【红运高照】LED显示屏通用数据接口

返回列表 来源: http://www.hy-gz.com 发布日期: 2022.10.09

随着科技的不断发展,LED屏的接口也越来越多,不知道哪种是干什么用的,下面广西红运高照小编给大家简单的介绍LED显示屏通用数据接口。

LED显示屏的数据接口

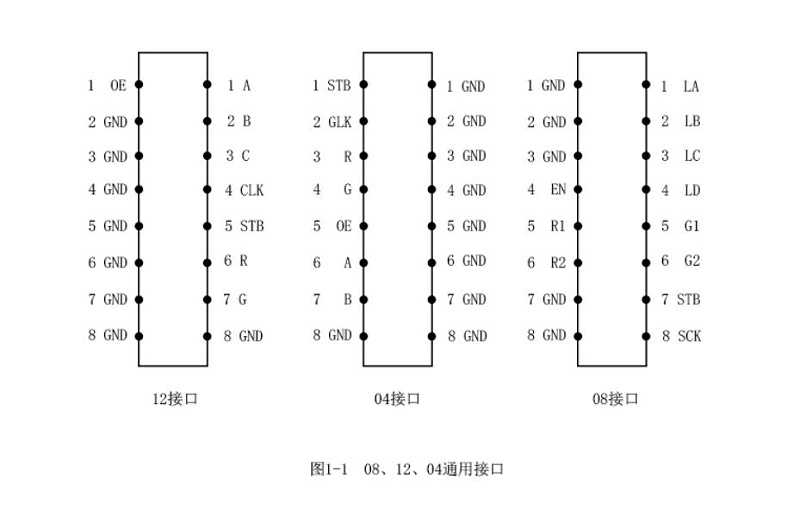

为了把显示信号输入到模组中,模组常采用2 × 8排针,模组与LED显示屏控制卡之间和模组之间采用16PIN压线头(FC)连接,各针脚连接的信号排列方式叫接口,通用接口有08、12、04等,如上图1-1所示。LED电子屏的接口用于连接控制卡和单元板/模组之间连接,已传递控制信号。由于不同的扫描方式,有不同的接口,不同的接口主要是信号线的排列顺序不一样,原理是一样的。当单元板的接口与控制卡不一致时,需要制作转换线。 室内LED大屏多用08接口,室外LED大屏多采用 12接口,但12接口也不是室外LED显示屏的一个接口。
