LED显示屏安装注意事项及上电前检查【红运高照】

返回列表 来源: 发布日期: 2018.11.21

门头广告屏及单位展示随处可见的室内全彩LED显示屏,规范标准安装及上电前检查是对产品整体质量工作中的重中之重,

在安装LED 显示屏过程中需要注意以下事项。


    1. LED显示屏安装注意事项

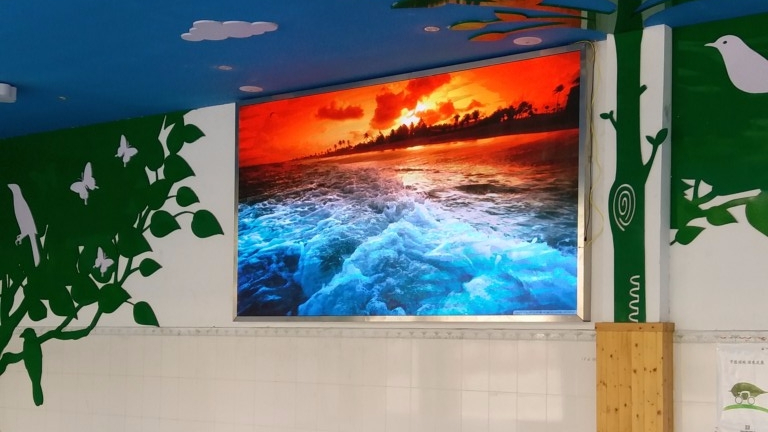

LED电子屏

(1)边框料尺寸确定,边框料尺寸由成品规格来确定,但也受制于单元板规格,切料时要注意铝合金边框宽度,由于左右是两根,所以在切上下两横料时要从成品规格中减去两倍的铝合金边框宽度,左右两整料也应照顾到这一点 。

(2)转角部分用塑料连接件来连接,最后用自攻螺丝固定牢固,一个转 角共用四个螺丝,每侧上下各一个,边框连接好后就可以摆放单元板了。

(3)单元板的摆放要根据单元板的规格来摆放。4.8x0.48规格的单元板需要摆放成横15,竖3。在摆放时应使单元板上的箭头方向一致。

    (4)拧好特制螺丝到单元板上,全部吸好磁柱,靠近左右两边框部分的螺丝要拧在单元板靠里的那一排上,这样便于固定侧边的背条。

    (5)安装背条,背条两端要预先打好孔,一 端两孔,一 根上共四孔,用自攻螺丝与边框料固定,最后让单元板上的磁柱吸附在背条上。

    (6)用数据线连接单元板,数据线的一端插在 左侧单元板相对右侧的插座上,然后另端跨过背条接在右侧相邻的单元板左侧的插座上,依次一一连接好。

    (7)单元板之间电源线的连接,红线接单元板上的AcC端,黑线接单元板上GND端,逐一连接好,注意不要搞混。

    (8)安装电源盒与接线。个 40A的电源盒最多可接12个单元板,考虑到带多了就发热,按8个来接线。电源盒上共9个接线端子,从左到右分别是: 12端为市电220V接口,3为地线,456都为5V正极,7895V负极。

(9)控制卡的接线数要与单元板的摆放行数一对应, 但要注意 数据线(排线)上一侧有彩色的要接控制卡上的OE端,单元板上也一 样对应OE端,不能接反。将RS -232线与控制卡连接。另外控制卡上的电源要接电源盒上的5V,要对应正负极,不能错接到12端上的220V, 否则会烧毁控制卡。

(10)接电源线,电源线要接电源盒上的I, 2端,不要搞混,要把用到的电源盒全部串通。另端引出接双孔插头以便取电使用。

2. LED显示屏上电前检查及上电检测


高清LED全彩屏

(1)检查。检查所有相邻两块驱动板(除去第四杠与第五杠)之间都应有26芯电缆连接,并与26芯双排针相吻合;检查所有5V电源线的黑色线都应接在两个“COM”端,红色线都应接在两个“+V”端;检查8个带有编号的60芯接头与8个对应的主板间都应连接上。

(2) 上电检测。接通交流220V电源,正常情况下,电源指示灯亮,控制卡指示亮,LED显示屏有显示。如果不正常,关断交流220V电源,检查电源连线及插接件的插接是否牢固。若LED显示屏上电正常,则使用控制卡软件更新屏内容,设置屏参数。用计算机发送数据到LED显示屏。具体使用方法,参照LED显示屏使用手册。

    以上就是关于LED显示屏安装注意事项及上电前检查,更多资讯请登陆:WWW.hy-gz.COM
