LED显示屏,电子屏幕安装方式及注意事项

返回列表 来源: 发布日期: 2019.09.04

近年来LED显示屏得到广泛的应用,然而各种场景也随处可见安装方式也各有千秋,今天就由多年专注LED大屏资深技术给大家分享部分常见的安装方式。

1.简易框架结构显示屏安装方式

LED显示屏是一个六面体,只有正面是显示屏,不能进行受力连接,其他五个

面皆可以进行受力连接。

1) 背部:利用背部进行安装的常用方式有壁挂,还有整体固定于墙体上。

2) 顶部:利用顶部进行安装的常用方式有吊装。

3) 两侧:利用两侧进行安装的常用于两个柱体之间的屏体安装。

4) 底部:利用底部进行安装的常见于独立的柱体支撑,还有基座安装

5) 混合式:受力点不止一面,通常是两面以上的协同受力,常用方式有嵌入式。
(1)挂装。挂装的LED显示屏是在墙体上做一个受力点,将LED显示屏挂于墙
壁之上,利用墙体作为固定支撑。挂装适用于户内或者半户外10m2以下的LED显示屏,墙体要求是实墙体或悬挂处有混凝土梁。空心砖或简易隔挡均不适合此安装方法。
  在安装挂装式LED显示屏时,首先将连接件(角铁)用膨胀螺丝固定在墙体上,测量并保证同一高度的连接件在一条水平线上。将框架(装有电源)悬挂在上面,测量角保证框架无变形。用自攻螺丝将框架与连接件进行固定。然后安装并连接带有吸盘铁的单元板,通过调节吸盘的高度保证整个LED显示屏的度。
  普通挂装适用于屏体总质量小于50kg的LED显示屏,屏体显示面积小的一般不留维修通道空间,整屏取下进行维修,或者做成折叠一体式框架,屏体面积稍大一些,一般采用前维护设计(即正面维护设计,通常采用列拼装方式)。

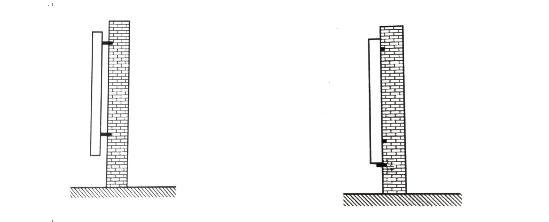

      图2-1  普通挂装                 2-2   贴墙挂装

LED显示屏安装示意图

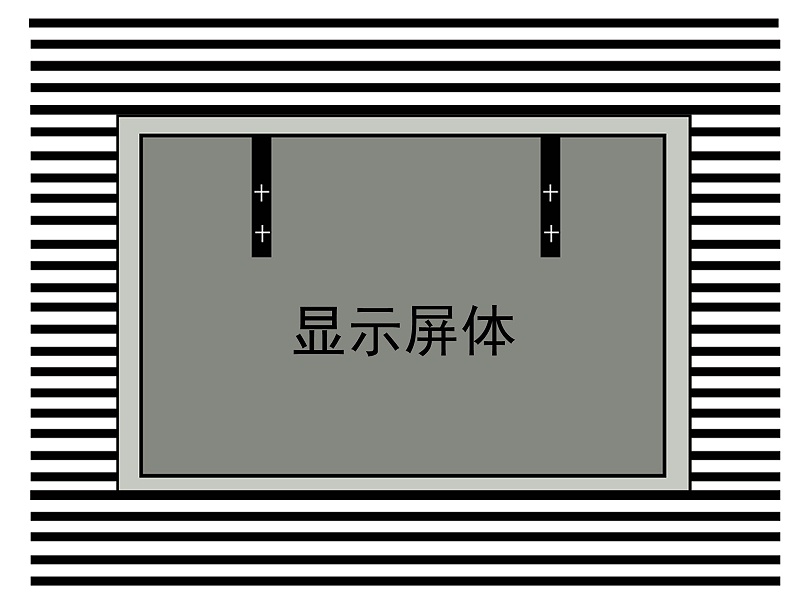

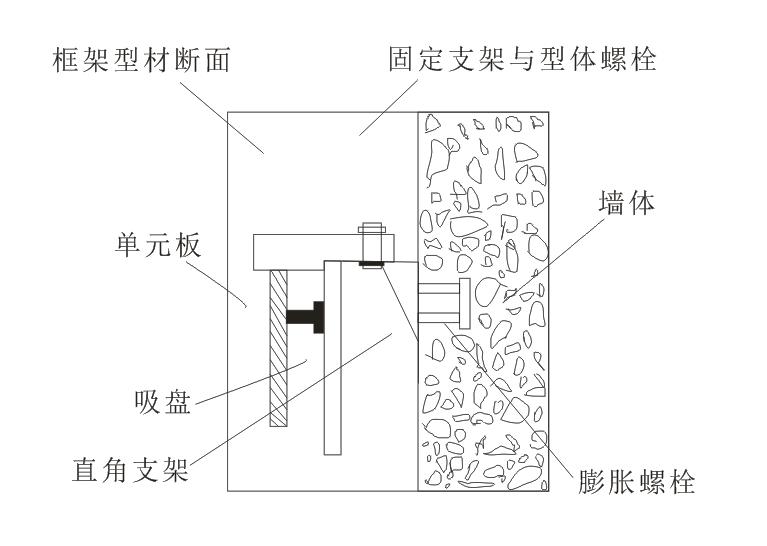

(2)架装。架装适用于10以上的 LED显示屏,且便于维修,墙体要求是实墙体,带有钢骨架的大理石墙面或悬挂处有混凝土梁。其他具体要求同贴墙挂装一样,架装示意图如图2-3 所示。由于框架距离墙体有一定距离,受重力影响,考虑到框架会向墙体倾斜,所以在距离框架底部相应的位置要做支撑架。

LED屏安装示意图LED电子屏安装图

2-3  架装示意图

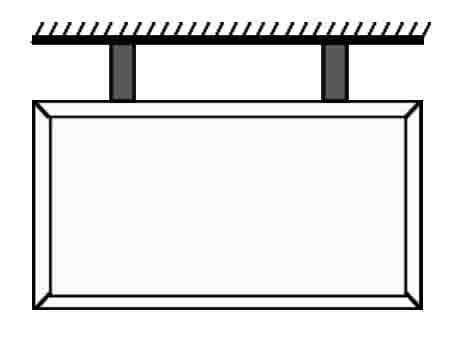

(3)吊装。吊装是将LED显示屏屏体吊挂于预制的钢结构上,适用于车站、机场等、大型场所起到指示标牌作用的LED显示屏,也会在舞台、室外没有墙体依托的情况下采用,临时使用的LED显示屏采用吊装方式有明显优势。

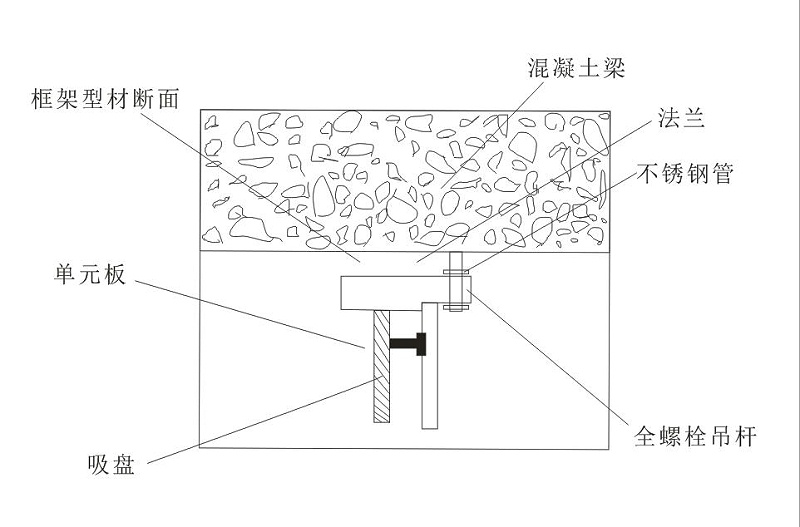

吊装适用于面积10m2以下、质量不应大于50kg的LED显示屏,此安装方式须要有适合安装的地点,如上方有横梁或过梁。且屏体一般需要加后盖,显示屏箱体采用正面维护设计,维修时将显示屏从底部掀开即可。吊装示意图如图2-4所示。如果LED显示屏上面是横梁或者过梁,可用膨胀螺丝将准备好的带有全螺纹的吊杆 固定= 定好,吊杆长度根据现场情况而定,并套与屏体颜色一致的法兰和不锈钢管。如果LED显示屏上面是棚顶的钢梁,此时采用钢丝绳进行吊装。将带有穿孔的框架悬挂在上面 用螺丝或者钢丝 钢丝绳夹固定,测量对角保证框架无变形。然后安装并连接准备好的带有吸盘磁铁的单元板。若室内为承重混凝土屋顶,可采用标准吊件,吊杆长度视现场情况而定。

LED电子大屏安装示意图LED电子大屏安装图

2-4  吊装示意图

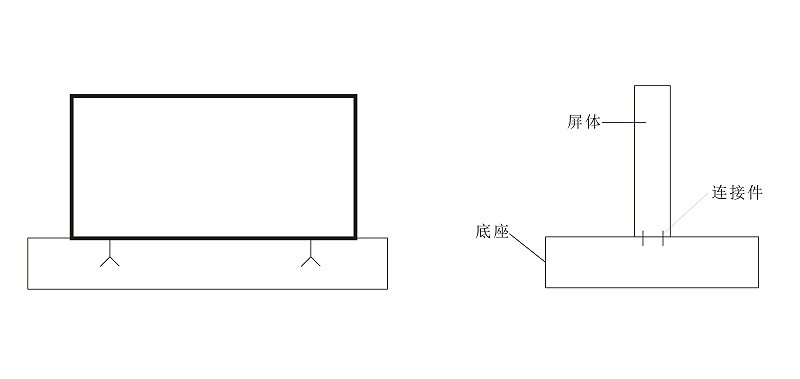

  (4)座装。将LED显示屏安装在平台上,除需制作屏体钢结构外,还需制作混凝土座,主要考虑基础的地质状况,座装安装示意图如图2-5所示。


LED大屏幕安装示意图

2-5  座装示意图

  1)可移动座装:指座架单独加工而成,放置于地面,可以移动。

  2)固定式安装:指座架是与地面或墙面相连接的固定式座架。无论是移动还是固定式,在安装前要用水平尺测量座架保证水平。
