 广西LED显示屏,LED 电子显示屏L ED 大屏成为时下各事业单位显示及数字展示的标准品,伴随着LED屏的配电箱是对整个 LED 大屏幕供电安全的保障,如果配电有失误或者对其搭配不合理,产生的危害是不可小视,那LED对配电系统的要求如下。

  (1) LED显示屏整屏最大功率小于10kW时,一般采用交流单相三线制供电。10kW以上的 LED显示屏要采用交流三相五线制供电。采用AC220V 供电时,要求电网电压波动小于10%,并提供良好的系统接地。采用 220V市电供电的导线有:相线、中性线、接地线:采用 380V 市电供电的导线有:三相线、中性线、接地线:相线与中性线导线截面积相同。

  (2) LED电子显示屏屏内的检修照明,应采用36V及以下的安全电压。

  (3)LED显示屏配电系统的每单相回路的电流不宜超过16A

  (4)LED显示屏的检修电源插座应单独设回路。

  (5) LED显示屏的空调应单独设回路。

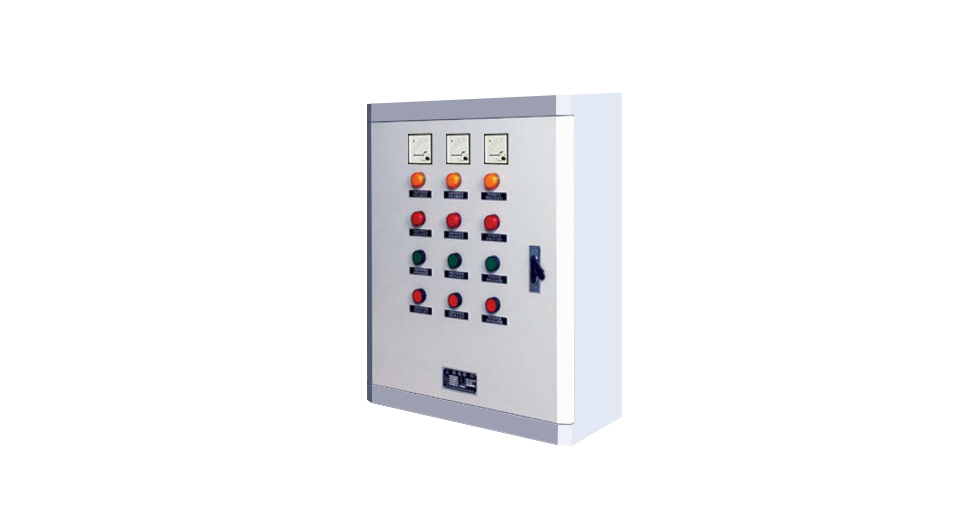

LED显示屏配电箱

  LED显示屏的配电系统应采用放射式布线,其优点是配电线路相对独立,发生故障时互不影响,供电可靠性高。但由于放射式布线需要设置的回路较多,因此耗材都相对要多,一次性投资较大。LED 屏强电供电常用的供电系统有三相五线制 (TN-S系统)、三相四线制、单相三线制。

  (1)三相五线制是供电系统提供三相(AB C)电压,一个零线(N), 一个保护接地线(PE),相电压为 380V,相零电压为220V,供显示屏使用。

  (2)三相四线制是三相五线制中没有提供保护接地线,常用于没有金属外壳的设备,无需外壳保护接地,常用于照明,通常是不能用于显示屏供电。

  (3) 单相三线制是三相五线制的简化版,供电系统提供单相电压,其他同三相五线制。常用于用电功率较小的LED显示屏,一般不超过 6~ 8kW

  LED显示屏的单相3线(1 根相线、 1 根零线、1根地线)、三相5线 (3 根相线、1根零线、1根地线) 配电系统如图 2-10所示。在三相五线制低压供电系统中,零线由变压器二次侧中性点引出的,而二次侧中性点又直接接地与大地零电位连接,因此称之为零线。它既是工作零线,又是保护零线,现在称为PEN线,其中 PE 是保护零线,N是工作零线,合起来就是PEN线,PEN 线表示工作零线兼作保护零线,俗称“零地 ”合一。

 以上就是广西LED显示屏,LED电子显示屏, LED大屏对配电系统的要求,希望对你有帮助,更多关于LED大屏技术可以咨询13077789479,或访问 www.hy-gz.com ,广西红运高照科技公司专注高品质高清LED全彩显示屏、LED大屏幕、LED 全彩屏生产研发,集解决方案设计、技术、施工、全程维护一体化服务。
